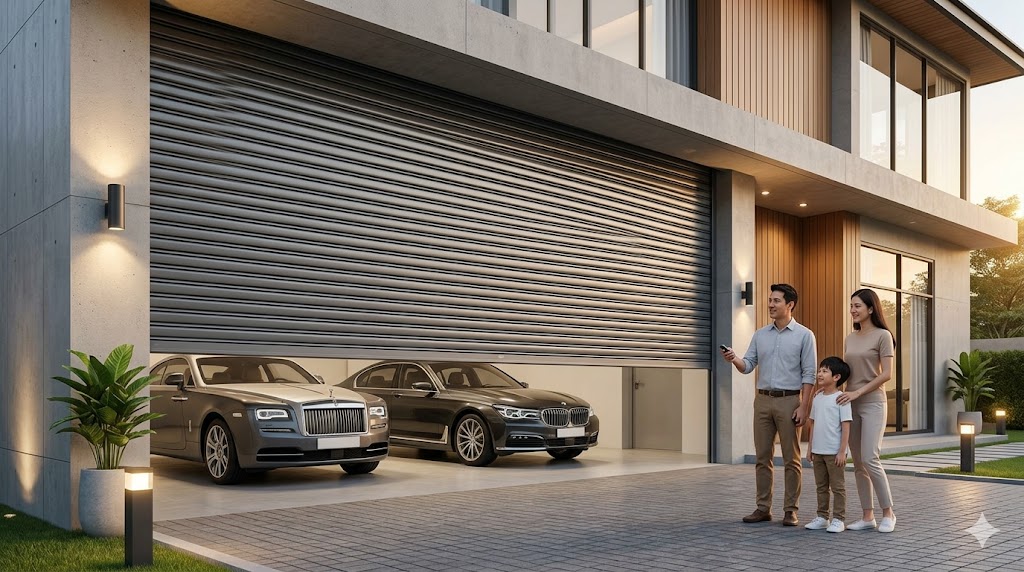

ในการวางผังและออกแบบสถาปัตยกรรมยุคใหม่ที่เน้นความโอ่โถงและการใช้สอยพื้นที่อย่างคุ้มค่า เช่น โกดังเก็บสินค้าโลจิสติกส์ โชว์รูมรถยนต์ หรือโรงงานอุตสาหกรรม สิ่งที่สถาปนิกและวิศวกรโครงสร้างต้องให้ความสำคัญเป็นอันดับต้นๆ คือการออกแบบช่องเปิดอาคารให้มีระยะกว้างขวางเพียงพอต่อการเข้าออกของรถบรรทุกหรือเครื่องจักรขนาดใหญ่ครับ ในปี 2026 นี้ ประตูม้วนความกว้าง 5 เมตร ได้กลายมาเป็นหนึ่งในพิกัดขนาดมาตรฐานที่ถูกเลือกใช้สูงสุดสำหรับอาคารสเกลใหญ่ ทว่าการขึงพาดโครงสร้างเหล็กกล้าให้ยาวต่อเนื่องถึงห้าเมตรในแนวนอนนั้น ไม่ใช่เรื่องที่จะทำกันได้ง่ายๆ ครับ เพราะต้องรับมือกับแรงโน้มถ่วงที่พยายามดึงให้บานประตูหย่อนคล้อยตรงกลาง รวมถึงแรงปะทะของลมพายุที่น่ากลัว วันนี้ RAJA จะพาทุกท่านไปเจาะลึกระบบวิศวกรรมเบื้องหลังเกราะเหล็กหน้ากว้างห้าเมตรนี้กันครับ
ทำไมวิศวกรโครงการและสถาปนิกชั้นนำจึงเลือกวางใจระบบหน้ากว้างพิเศษของ RAJA
งานโครงสร้างที่ก้าวข้ามขีดจำกัดความกว้างปกติจนถึงระยะห้าเมตร จำเป็นต้องอาศัยเทคโนโลยีการผลิตขั้นสูงและความซื่อสัตย์ในสเปควัสดุครับ ที่ RAJA Rolling Shutter เราคือโรงงานผู้ผลิตโดยตรงที่มีประสบการณ์ยาวนานกว่า 40 ปี ทีมวิศวกรของเราได้ผ่านการคำนวณและติดตั้ง ประตูม้วนความกว้าง 5 เมตร ให้กับสถานประกอบการและคลังสินค้าขนาดใหญ่ทั่วประเทศ เราเข้าใจอย่างลึกซึ้งในเรื่องพฤติกรรมการบิดตัวของแกนเพลา และการเลือกใช้ความหนาของแผ่นใบที่สอดรับกับหลักกลศาสตร์ เพื่อให้มั่นใจว่าประตูทุกบานที่ออกจากโรงงานของเราจะมีความปลอดภัยสูงสุด ทนทาน และทำงานได้อย่างสมบูรณ์แบบไร้ที่ติครับ
ความท้าทายเชิงวิศวกรรมและการรับมือกับแรงตกท้องช้างในพิกัดห้าเมตร
ในทางฟิสิกส์ เมื่อโครงสร้างเหล็กถูกขึงพาดในแนวนอนยาวถึง 5 เมตร สิ่งที่จะเกิดขึ้นตามมาทันทีคือแรงกดดันจากน้ำหนักตัวเอง (Dead Load) ที่พยายามดึงให้จุดกึ่งกลางของบานประตูแอ่นตัวลงมา หรือที่เรียกว่าอาการ “ตกท้องช้าง” (Deflection) หากเลือกใช้วัสดุที่บางเกินไปหรือคำนวณระบบเพลากลางผิดพลาด ผืนบานจะเกิดรอยยับ บิดเบี้ยว และยามเคลื่อนที่จะเบียดเสียดกับรางข้างจนเกิดคราบ สนิม ส่งผลให้ระบบ ประตูม้วนฝืด หรือ ประตูม้วนหนัก จนมอเตอร์เสียหาย การออกแบบ ประตูม้วนความกว้าง 5 เมตร ของ RAJA จึงต้องใช้ระบบลอนใบหนาพิเศษร่วมกับเพลาแกนกลางอุตสาหกรรมเพื่อต้านทานแรงดัดนี้อย่างเบ็ดเสร็จครับ
ส่วนประกอบอุตสาหกรรมหนักขับเคลื่อนความแกร่งในระบบบานม้วนหน้ากว้าง 5 เมตร
เพื่อให้เกราะเหล็กขนาดใหญ่บานนี้ทำงานได้อย่างทรงพลัง นุ่มนวล และเงียบสนิท ชิ้นส่วนกลไกภายในจึงต้องถูกอัปเกรดเป็นเกรดอุตสาหกรรมหนัก (Heavy-Duty) ทั้งหมดครับ
แกนเพลากลางเหล็กกล้าคาร์บอนไร้รอยต่อขนาดใหญ่พิเศษ
แกน เพลาประตู ที่ใช้จะเป็นท่อเหล็กกล้าคาร์บอนหนาพิเศษเกรดไร้รอยต่อ (Seamless Steel Pipe) ขนาดเส้นผ่านศูนย์กลาง 5-6 นิ้วขึ้นไป เพื่อทำหน้าที่เป็นกระดูกสันหลังหลักในการแบกรับน้ำหนักผืนบานยาว 5 เมตร มั่นใจได้ว่าแกนหมุนจะไม่เกิดการหย่อนคล้อยตัวตลอดอายุการใช้งานครับ
ระบบขดสปริงอุตสาหกรรมชุบแข็งคำนวณรอบทอร์คผ่อนแรง
ภายในแกนเพลาจะบรรจุชุด สปริงประตูม้วน เกรดเหล็กสปริงชั้นเยี่ยม ผ่านกรรมวิธีชุบแข็งเพื่อเพิ่มความเหนียว โดยวิศวกรจะคำนวณรอบการหมุนและค่าทอร์คดึงกลับให้สมดุลกับน้ำหนักรวมของบานประตู เพื่อทำหน้าที่ช่วยผ่อนแรงและสร้างความเสถียรในทุกจังหวะการเลื่อนขึ้นลงครับ
โครงสร้างช่องรางข้างลึกพิเศษพร้อมระบบลิ่มล็อกต้านพายุ
โครงสร้าง ช่องรางข้าง ด้านข้างจะถูกเพิ่มความลึกและใช้เหล็กพับหนาพิเศษ พร้อมติดตั้งระบบ Wind Lock (ลิ่มล็อกกันลม) ที่ขอบบานประตู เพื่อทำหน้าที่ยึดประคองขอบใบประตูม้วนให้แน่นหนา ป้องกันไม่ให้ผืนบานสะบัดตัวหลุดออกจากรางเมื่อเผชิญแรงลมพายุหมุนภายนอกอาคารครับ
มอเตอร์ไฟฟ้ากำลังแรงบิดสูงและระบบควบคุมอัจฉริยะ
ที่พิกัดหน้ากว้างขนาดนี้ ระบบ ประตูม้วนไฟฟ้า ถือเป็นมาตรฐานสำคัญครับ โดยจะขับเคลื่อนด้วยชุด มอเตอร์ไฟฟ้า ระบบ 3 เฟสหรือ 1 เฟสกำลังสูงที่มีระบบป้องกันความร้อนเกิน (Overheat Protection) ควบคุมการเปิดปิดอย่างแม่นยำผ่านระบบ รีโมทคอนโทรล คลื่นความถี่ปลอดภัยสูงครับ
ระบบเซนเซอร์นิรภัยตัดการทำงานเพื่อความปลอดภัยรอบทิศทาง
เพื่อความปลอดภัยสูงสุดของบุคลากรและยานพาหนะ โครงสร้างด้านล่างจะถูกติดตั้งชุด เซนเซอร์ อินฟราเรดตรวจจับสิ่งกีดขวาง ซึ่งจะสั่งการให้บานประตูหยุดเคลื่อนที่หรือถอยกลับทันทีหากมีสิ่งกีดขวางอยู่ใต้บานประตูในขณะที่ประตูกำลังเลื่อนลงครับ
การเลือก ความหนาใบประตูม้วน และเทคโนโลยีการเคลือบผิวเพื่อความทนทานระยะยาว
สำหรับการผลิต ประตูม้วนความกว้าง 5 เมตร วิศวกรของ RAJA จะกำหนดให้ใช้แผ่นใบที่มี ความหนาใบประตูม้วน ตั้งแต่ 0.80 มิลลิเมตรไปจนถึง 1.20 มิลลิเมตร โดยคัดสรรวัสดุชั้นยอด เช่น แผ่นเหล็กบลูสโคป เคลือบสาร อลูซิงค์ หรืออลูมิเนียมโปรไฟล์หนาสองชั้น ซึ่งผ่านการอบสีเคมีทนความร้อนสูง ช่วยเพิ่มศักยภาพในการต้านทานการกัดกร่อน ป้องกันผิวลอกล่อน และชะลอการเกิดสนิมได้อย่างยอดเยี่ยมแม้จะติดตั้งในพื้นที่อุตสาหกรรมหรือใกล้ชายฝั่งทะเลครับ
มาตรฐานขั้นตอนการเตรียมหน้างานและการติดตั้งโดยทีมช่างผู้ชำนาญการ
กระบวนการ ติดตั้งประตูม้วน หน้ากว้าง 5 เมตร ต้องดำเนินการด้วยความละเอียดรอบคอบระดับมิลลิเมตรและอยู่ภายใต้การควบคุมของวิศวกรครับ ทีมช่างเทคนิคจาก RAJA จะใช้เครื่องมือเลเซอร์ 3 มิติในการจับระดับความเที่ยงตรงของคานบนและโครงเสาข้างอย่างเข้มงวด ยึดตรึงฐานเพลาด้วยชุดพุกเหล็กกล้าแรงดึงสูง เพื่อป้องกันไม่ให้โครงสร้างเกิดมุมเอียง เพราะหากเกิดมุมเอียงเพียงเล็กน้อยจะทำให้ใบประตูเบียดร่องรางจนระบบโอเวอร์โหลดและส่งผลให้ ประตูม้วนไม่เลื่อน ในที่สุดครับ
คู่มือบำรุงรักษาเชิงรุกและสัญญาณเตือนภัยวิกฤตที่เจ้าของอาคารควรระวัง
การยืดอายุการใช้งานประตูบานยักษ์นี้ทำได้ง่ายๆ ด้วยการหมั่นทำความสะอาดไม่ให้มีเศษวัสดุขวางภายในช่องรางข้าง และใช้สเปรย์ซิลิโคนสูตรแห้งฉีดพ่นหล่อลื่นที่ชุดตลับลูกปืนเพลากลางทุกๆ 6 เดือนครับ ข้อควรระวังสำคัญคือ ห้ามนำจาระบีข้นหรือน้ำมันหยอดประตูม้วนทั่วไปมาทาในร่องรางเด็ดขาด เพราะความเหนียวจะดักจับฝุ่นละอองจนกลายเป็นก้อนสกปรกเหนียวหนืด หากวันใดที่ประตูเริ่มส่งเสียงดังลั่นครูดคราด, บานเลื่อนขึ้นลงสะดุกกระตุก หรือบานเอียงไม่ได้ระดับ ควรรีบติดต่อทีม งานซ่อม จาก RAJA เพื่อส่งช่างเข้ามาเปลี่ยนชิ้นส่วน อะไหล่ แท้ทันทีก่อนที่จะเกิดอุบัติเหตุบานประตูรูดหล่นครับ
สั่งซื้อระบบประตูม้วนตรงจากโรงงานผ่าน RAJASHUTTERS.COM มั่นใจได้ร้อยเปอร์เซ็นต์
การสั่งซื้อสินค้าและติดต่อบริการผ่านช่องทางออนไลน์ของเว็บไซต์ rajashutters.com คือทางเลือกที่คุ้มค่าและปลอดภัยที่สุดสำหรับโครงการของคุณครับ เพราะคุณจะได้ติดต่อตรงกับโรงงานผู้ผลิตรายใหญ่ ได้รับการออกแบบและคำนวณสเปค ประตูม้วนความกว้าง 5 เมตร จากวิศวกรโครงสร้างโดยตรง มั่นใจได้ว่าจะได้รับเนื้อวัสดุเกรดพรีเมียมหนาเต็มมิลลิเมตร ไม่มีสอดไส้ลดสเปค พร้อมระบบการรับประกันที่น่าเชื่อถือและบริการหลังการขายที่พร้อมดูแลธุรกิจของคุณอย่างมืออาชีพครับ
ตารางคำนวณน้ำหนักรวมและแรงบิดมอเตอร์ไฟฟ้าสำหรับ ประตูม้วนความกว้าง 5 เมตร แยกตามระดับความสูงของช่องเปิด
เพื่อช่วยให้วิศวกรผู้ควบคุมงานและผู้รับเหมาสามารถเตรียมสเปคโครงสร้างคานรองรับน้ำหนักและคัดเลือกพิกัดกำลังของมอเตอร์ขับเคลื่อนได้อย่างถูกต้องตามหลักวิศวกรรมควบคุม เราได้จัดทำตารางวิเคราะห์ความสัมพันธ์ของน้ำหนักและระบบขับเคลื่อนไว้ดังนี้ครับ
| ระดับความสูงของช่องเปิด (เมตร) | พื้นที่ผืนบานรวม (ตารางเมตร) | น้ำหนักรวมของผืนบานโดยประมาณ (กิโลกรัม) | พิกัดกำลังยกของมอเตอร์ไฟฟ้าที่แนะนำ | ประเภทระบบสำรองไฟและรอกโซ่ที่จำเป็น |
| ความสูง 3.0 เมตร | 15.0 ตารางเมตร | ประมาณ 150 – 180 กิโลกรัม | มอเตอร์พิกัด 400 กิโลกรัม (ระบบไฟ 1 เฟส) | ระบบรอกโซ่สาวมือฉุกเฉินพร้อมกล่องหลุดเกียร์ |
| ความสูง 4.0 เมตร | 20.0 ตารางเมตร | ประมาณ 200 – 250 กิโลกรัม | มอเตอร์พิกัด 600 กิโลกรัม (ระบบไฟ 1 เฟส) | ระบบรอกโซ่สาวมือฉุกเฉินและชุด UPS สำรองไฟ |
| ความสูง 5.0 เมตร | 25.0 ตารางเมตร | ประมาณ 280 – 350 กิโลกรัม | มอเตอร์พิกัด 800 กิโลกรัม (ระบบไฟ 3 เฟส) | ระบบรอกโซ่สาวเกียร์อุตสาหกรรมหนัก (Heavy Duty) |
| ความสูง 6.0 เมตรขึ้นไป | 30.0 ตารางเมตรขึ้นไป | ประมาณ 380 กิโลกรัมขึ้นไป | มอเตอร์พิกัด 1,000 กิโลกรัม (ระบบไฟ 3 เฟส) | ระบบรอกโซ่สาวคู่ต้านแรงเฉื่อยพร้อมเบรกนิรภัย |
ข้อมูลการติดต่อและประสานงานส่วนกลางฝ่ายวิศวกรรมอาคาร RAJA ROLLING SHUTTER
-
บริษัท ราชาโรลลิ่งชัตเตอร์ จำกัด (RAJA Rolling Shutter)
-
ที่อยู่: 2913, 2915, 2917 ถนนพัฒนาการ แขวงสวนหลวง เขตสวนหลวง กรุงเทพมหานคร 10250
-
โทรศัพท์: 02-322-2228, 02-322-2229, 02-322-2230
-
เฟซบุ๊ก: Rajashutters
-
เว็บไซต์: https://rajashutters.com
คำถามที่พบบ่อยเกี่ยวกับระบบ ประตูม้วนความกว้าง 5 เมตร
บานประตูที่มีหน้ากว้างถึง 5 เมตร สามารถเลือกใช้ระบบสปริงแมนนวลมือดึงได้หรือไม่?
วิศวกรไม่แนะนำอย่างยิ่งครับ สำหรับพิกัดความกว้าง 5 เมตร ผืนบานจะมีน้ำหนักรวมค่อนข้างมากและมีแรงเฉื่อยในแนวนอนสูง การใช้ระบบมือดึงจะทำให้ผู้ใช้งานต้องออกแรงยกมหาศาล และเสี่ยงต่ออุบัติเหตุบานประตูรูดตกหล่นลงมาหากชุดสปริงล้าตัว การเลือกติดตั้งระบบ ประตูม้วนไฟฟ้า อัตโนมัติจึงเป็นทางเลือกที่ปลอดภัยและได้มาตรฐานสากลที่สุดครับ
ระบบลิ่มล็อกกันลม (Wind Lock) มีความจำเป็นมากแค่ไหนสำหรับประตูม้วนหน้ากว้างขนาดนี้?
มีความจำเป็นระดับสูงสุดครับ ยิ่งบานประตูมีความกว้างมาก พื้นที่รับแรงลมภายนอกอาคารก็จะยิ่งมหาศาลเหมือนใบเรือขนาดใหญ่ ระบบ Wind Lock ที่ติดตั้งตรงขอบใบจะทำหน้าที่ล็อกผืนบานไว้กับ ช่องรางข้าง อย่างแน่นหนาเมื่อมีลมพายุพัดปะทะ ช่วยป้องกันไม่ให้บานประตูโก่งตัวยับเยินหรือสะบัดหลุดออกจากรางข้าง ซึ่งอาจสร้างความเสียหายร้ายแรงต่อทรัพย์สินภายในอาคารได้ครับ
พื้นที่สำหรับติดตั้งกล่องเก็บม้วนบานประตูด้านบนสำหรับหน้ากว้าง 5 เมตร ต้องเตรียมไว้เท่าไหร่?
เนื่องจาก ประตูม้วนความกว้าง 5 เมตร จะต้องใช้แกนเพลากลางที่หนาและใหญ่กว่าปกติเพื่อป้องกันการแอ่นตัว โดยทั่วไปแนะนำให้สถาปนิกเผื่อพื้นที่ซองกล่องเก็บบานใต้คานหรือบนฝ้าเพดานไว้ประมาณ 45 ถึง 55 เซนติเมตร (ขึ้นอยู่กับระยะความสูงของหน้างาน) เพื่อให้สามารถม้วนเก็บใบบนเพดานได้อย่างเรียบร้อยและเปิดพื้นที่ช่องทางเข้าออกได้เต็มระยะครับ
หากเกิดเหตุไฟฟ้าดับชั่วคราวภายในโรงงาน จะเปิดประตูม้วนไฟฟ้าหน้ากว้าง 5 เมตรนี้ได้อย่างไร?
สามารถเปิดใช้งานได้อย่างปลอดภัยด้วยระบบแมนนวลสำรองเกรดอุตสาหกรรมครับ ชุดระบบ มอเตอร์ไฟฟ้า ของ RAJA สำหรับประตูบานใหญ่จะได้รับการติดตั้งระบบรอกโซ่สาวฉุกเฉิน (Manual Chain Hoist) มาให้พร้อมใช้งานในตัว ยามที่ไฟดับ เจ้าหน้าที่สามารถดึงสาวโซ่เพื่อยกบานประตูขึ้นหรือลงได้อย่างนุ่มนวลและปลอดภัย โดยระบบเกียร์ทดรอบจะช่วยผ่อนแรงทำให้ไม่ต้องออกแรงยกตรงๆ ครับ
ทำไมถึงมีข้อห้ามเด็ดขาดไม่ให้ทาจาระบีข้นเหนียวภายในร่องรางข้างของประตูม้วนบานใหญ่?
เพราะความหนืดเยิ้มของจาระบีจะเป็นตัวดักจับฝุ่นละอองอุตสาหกรรม เศษหิน ดิน ทราย ได้เป็นอย่างดีครับ สำหรับประตูที่มีหน้ากว้าง 5 เมตร หากมีคราบฝุ่นสกปรกฝังตัวหนาแน่นในร่องรางข้าง จะสร้างแรงเสียดทานมหาศาลยามประตูเลื่อนตัว ทำให้ใบประตูเกิดอาการเลื่อนฝืด ผิวสีถลอก และส่งผลให้มอเตอร์ไฟฟ้าต้องแบกรับโหลดหนักจนไหม้ชำรุดได้ ควรรักษาความสะอาดร่องรางให้โล่งและเลือกใช้สเปรย์ซิลิโคนสูตรแห้งแทนครับ
เอกสารอ้างอิงและคลังข้อมูลงานวิจัยวิศวกรรมสถาปัตยกรรมระดับประเทศ
มหาวิทยาลัยเทคโนโลยีพระจอมเกล้าธนบุรี (KMUTT) คลังข้อมูลงานวิจัยวิศวกรรมโครงสร้างและโลหะวิทยาเกี่ยวกับขีดจำกัดการรับแรงบิดของโครงสร้างเหล็กกล้า
มหาวิทยาลัยเทคโนโลยีพระจอมเกล้าพระนครเหนือ (KMUTNB) รายงานการวิเคราะห์ระบบกลไกควบคุมเครื่องจักรกลและพฤติกรรมทางกลศาสตร์อุตสาหกรรม
สถาบันเทคโนโลยีพระจอมเกล้าเจ้าคุณทหารลาดกระบัง (KMITL) การศึกษาประสิทธิภาพและเสถียรภาพของระบบสมาร์ทเซนเซอร์และระบบควบคุมอัตโนมัติในงานอาคาร
สำนักงานมาตรฐานผลิตภัณฑ์อุตสาหกรรม (สมอ. – TISI) เกณฑ์ข้อกำหนดมาตรฐานผลิตภัณฑ์อุตสาหกรรมด้านความปลอดภัยของส่วนประกอบโลหะผิวอาคาร
วิศวกรรมสถานแห่งประเทศไทย ในพระบรมราชูปถัมภ์ (EIT) คู่มือแนวทางปฏิบัติมาตรฐานวิศวกรรมควบคุมสำหรับการคำนวณโหลดและการติดตั้งช่องเปิดสเกลใหญ่พิเศษปี 2026
